近年來,隨著氫作為替代能源的發展,越來越多的可再生能源供應商開始利用鹽穴來儲存氫。瓦盧瑞克位于法國Aulnoye-Aymeries的vallourec研究中心的研發團隊,對VAM?SLIJ-3特殊扣進行了嚴格的測試。測試結果顯示,VAM?SLIJ-3特殊扣直徑可達16英寸,適用于地下鹽洞以及Vallourec的Delphy解決方案。這不僅增強了Vallourec?新能源產品組合,也標志著瓦盧瑞克在儲氫市場推出Delphy解決方案方面又邁出了一大步。
滿足儲氫新需求
CCS&氫氣總監Harold Evin表示:“我們觀察到大容量井的趨勢,這使得新洞穴的浸出速度更快。而且,一旦這樣的井投入使用,氫氣的注入和提取速度就會更快?！边@就需要更大直徑的管道,以承受難以置信的壓力和廣泛的溫度變化。
瓦盧瑞克儲氫技術經理Justine Bernard表示:“到目前為止,我們的VAM?21 13 3/8”特殊扣是我們能夠用于儲氫的最大直徑。我們的新目標是使VAM?SLIJ-3特殊扣的直徑達到16英寸,適用于鹽穴以及Delphy儲氫系統?！?/p>
設置測試

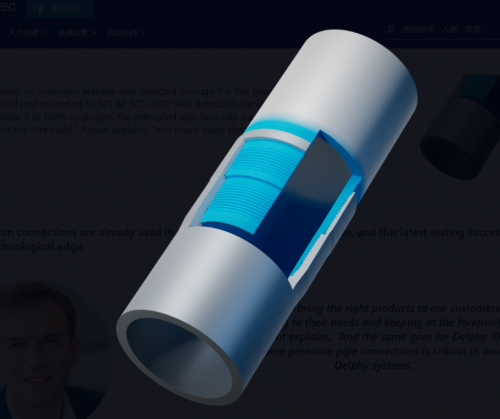

VAM?SLIJ-3是瓦盧瑞克提供的最新一代順插扣型。它提供高性能和超薄的設計。瓦盧瑞克研發工程師Ayoub Mansouri表示:“它適用于最關鍵的條件,已經成為墨西哥灣高溫/高壓井的主要產品。然而,氫存儲應用需要一套完全不同的協議,這意味著嚴格的測試參數?！?/p>
由于氫分子的尺寸很小,因此無論現場環境條件如何,都要確保連接足夠緊密,以防止泄漏。Ayoub說:“我們在測試設施中制定了溫度、壓力循環、壓縮等方面的先進協議。

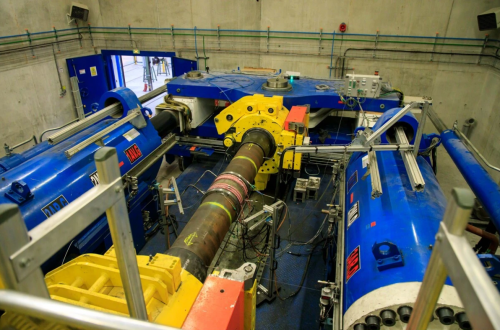

CCS&氫氣總監Harold Evin表示:“當我們在評估我們的特殊扣的性能時,我們總是在我們的產品可能被使用的情況下嘗試突破界限。“我們有非常先進的測試平臺,事實上,我們希望測試超出在操作環境中發現的內容。”
五階段驗證性能
1.壓力循環測試
最長的測試階段,在5%氫氣/95%氮氣條件下,在450-500 bar之間進行了10,000多次內部壓力循環。
2.溫度和壓力變化測試
重點是溫度和內部壓力的變化,代表儲氫的季節性變化。測試溫度從4°C(鹽水腔的最低溫度)到180°C。這一階段具有挑戰性,因為需要團隊調整方法和設備,以便在足夠的循環時間內達到所需的溫度進行測試。
3.彎曲性能評估
進行了彎曲評估,在彎曲應力下測試了Von Mises包絡線極限處的連接。
4.密封性檢查
在最大內部壓力(749 bar)下進行密封性檢查,內壓最高可達管道屈服強度的95%。
5.純氫環境測試
提供了在100%氫氣內壓和475 bar下進行純氫氣檢查的機會,驗證了5%氫氣/ 95%氮氣混合物測試的代表性,并最終驗證了階段1至階段4的綜合應力不會影響連接的性能。
技術亮點:CLEANWELL?涂層的應用

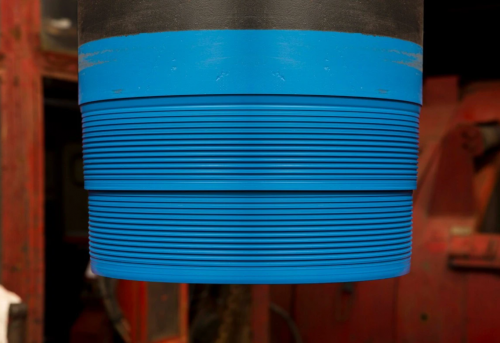

CLEANWELL?涂層技術是本次測試成功的重要助力。這是一種無污染的多功能涂層,取代了傳統涂料,提供了出色的防腐蝕和潤滑性能。Harold Evin指出:“這是我們新能源應用的關鍵,它比傳統涂料更清潔、更可靠,并且在密封性方面表現出色,這對于儲氫和Delphy解決方案的使用非常重要。”
獲得最終成功的測試結果
最終測試結果顯示,VAM?SLIJ-3特殊扣在壓力、溫度、密封性和彎曲性能方面表現卓越,能夠滿足鹽穴儲氫和Delphy儲氫系統的高壓需求,并實現無泄漏。Delphy主管Vincent Designolle總結道:“無論是在鹽洞還是在Delphy,都需要對高壓需求做出反應,并確保連接緊密。VAM?SLIJ-3超出了我們的目標?！?/p>
5C5: 2017氫氣校準檢漏標準。對于第5階段,100%氫氣估計泄漏流量為5.03*10-08 mbar L/s。“這遠遠低于臨界值,”瓦盧瑞克研發工程師Ayoub Mansouri解釋說,“而且遠低于API標準。”
VAM?特殊扣已經在歐洲的大多數鹽洞項目中使用,這次最新的測試成功建立在瓦盧瑞克的技術優勢之上。Delphy主管Vincent Designolle解釋說:“這意味著我們能夠為客戶最困難的項目提供合適的產品,適應他們的需求,并保持在測試項目的前沿?！?Delphy也是如此。我們制造這些優質管道連接的能力對于裝配Delphy系統至關重要?！?/p>
瓦盧瑞克在儲氫技術領域的成功,不僅得益于其先進的產品研發和嚴格的測試流程,更離不開研發團隊的專業知識和不懈努力。隨著新能源產品組合的不斷發展,我們期待瓦盧瑞克的專家們能夠繼續創新,為全球儲氫行業提供更多優質的解決方案,推動氫能源的廣泛應用和可持續發展。
